氯丁橡膠( chloroprene rubber,CR)是以氯丁二烯,即2-氯-1,3-丁二烯(2 chloro-1,3- butadiene)為主單體,經(jīng)乳液聚合而得的一種高分子彈性體,其英文名稱(chēng)也成為 neoprene rubber orduprene rubber。

CR的分類(lèi)品種

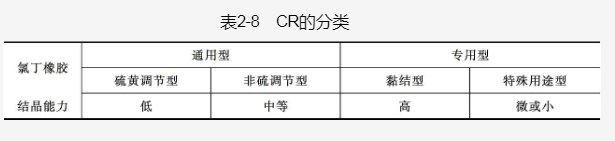

CR通常根據(jù)其用途和結(jié)晶能力進(jìn)行分類(lèi),見(jiàn)表2-8

(1)硫黃調(diào)節(jié)型

硫黃調(diào)節(jié)型(G型)CR是以硫黃作分子量調(diào)節(jié)劑,秋蘭姆作穩(wěn)定劑,分子量約為10萬(wàn),分子量分布較寬。由于結(jié)構(gòu)比較規(guī)整,可供一般橡膠制品使用,故屬于通用型。商品牌號(hào)有GN、GNA等,國(guó)產(chǎn)CRCR1212型與GNA型相當(dāng)此類(lèi)橡膠的分子主鏈上含有多硫鏈,如下所示H任CH2-C=CH-CHm[S其中,m=80~110,n=2~6由于多硫鍵的鍵能遠(yuǎn)低于C一C鍵鍵能,在一定條件下(如光、熱、氧的作用)容易斷裂,生成新的活性基團(tuán),導(dǎo)致發(fā)生歧化、交聯(lián)而失去彈性,所以?xún)?chǔ)存穩(wěn)定性此類(lèi)橡膠塑煉時(shí),易在多硫鍵處斷裂,形成巰基(-SH)化合物,使分子量降低,故有一定的塑煉效果。此類(lèi)橡膠力學(xué)性能良好尤其是回彈性、撕裂強(qiáng)度和耐屈撓龜裂性均比型好,硫化速率快用金屬氧化物即可硫化,加工中彈性復(fù)原性較低,成型黏合性較好

但易焦峣,并有粘輥現(xiàn)象

(2)非硫調(diào)節(jié)型

非硫調(diào)節(jié)型(W型)CR在聚合時(shí),用十二碳硫醇作分子量調(diào)節(jié)劑,故又稱(chēng)硫醇調(diào)節(jié)型CR。其分子量為20萬(wàn)左右,分子量分布較窄分子結(jié)構(gòu)比G型更規(guī)整,1,2結(jié)構(gòu)含量較少。商品牌號(hào)有W、WDWRT、WHV等,國(guó)產(chǎn)CR2322型則屬于此類(lèi),相當(dāng)于W由于該類(lèi)分子主鏈中不含多硫鏈,故儲(chǔ)存穩(wěn)定性較好。與G型相比,該類(lèi)橡膠的優(yōu)點(diǎn)是加工過(guò)程中不易焦燒,不易粘輥,操作條件容易掌握,硫化膠有良好的耐熱性和較低的壓縮變形性。但結(jié)晶性較大成型時(shí)黏性較差,硫化速率慢。

(3)粘接型CR

粘接型CR廣泛地用作膠黏劑。此類(lèi)與G型的主要區(qū)別是聚合溫度低(5~7C),因而提高了反式1,4結(jié)構(gòu)的含量,使分子結(jié)構(gòu)更加規(guī)整,結(jié)晶性大,內(nèi)聚力高,所以有很高的粘接強(qiáng)度。如日本的A-90,國(guó)產(chǎn)CR2442等均屬此類(lèi)。

(4)其他特殊用途型CR其他特殊用途型CR指專(zhuān)用于耐油、耐寒或其他特殊場(chǎng)合的CR如氧苯橡膠,是2-氯-1,3-丁二烯和苯乙烯的共聚物,引入苯乙烯是為了使聚合物獲得優(yōu)異的抗結(jié)晶性,以改善耐寒性(但并不改善玻璃化轉(zhuǎn)變溫度),用于耐寒制品。又如氯丙橡膠,是2-氯-1,3-丁二烯和丙烯腈的非硫調(diào)節(jié)共聚物,丙烯腈摻量有5%、10%、20%、30%不等,引入丙烯腈以增加聚合物的極性,從而提高耐油性。

鋼膠復(fù)合橡膠襯板
